Wprowadzenie:

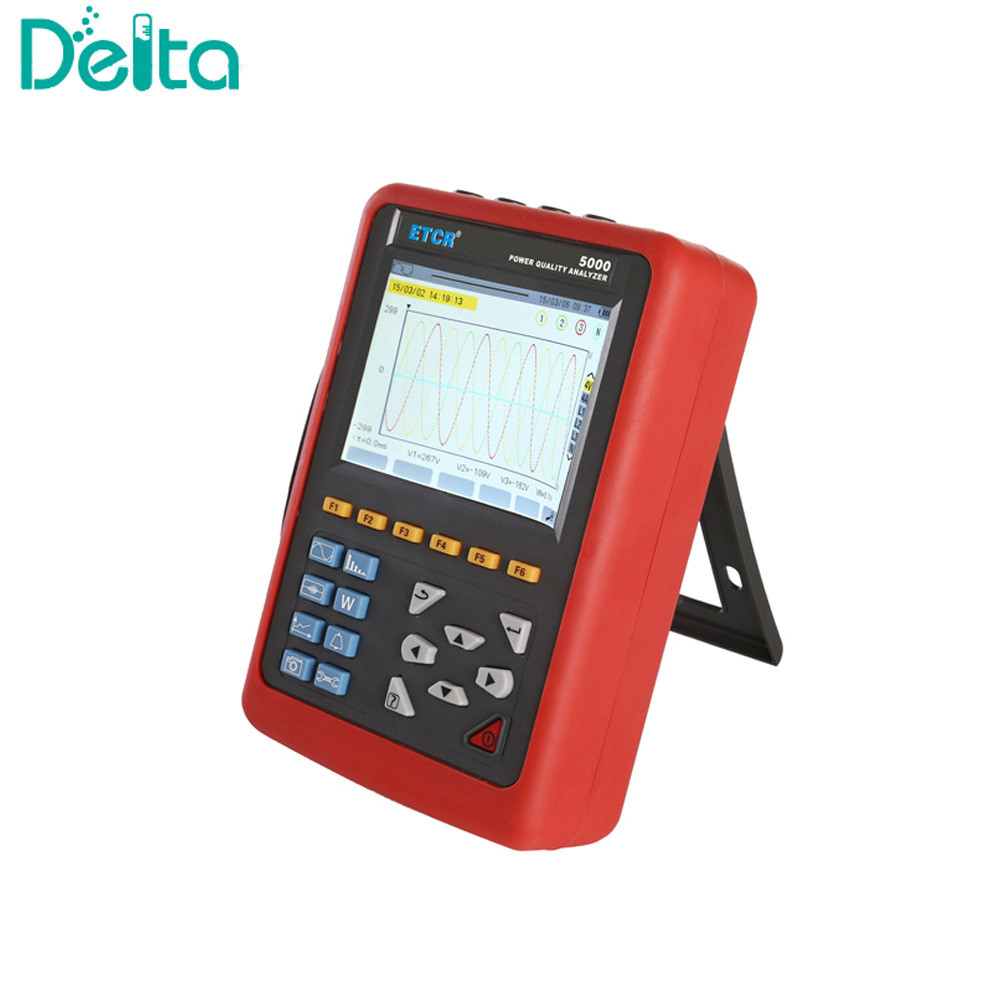

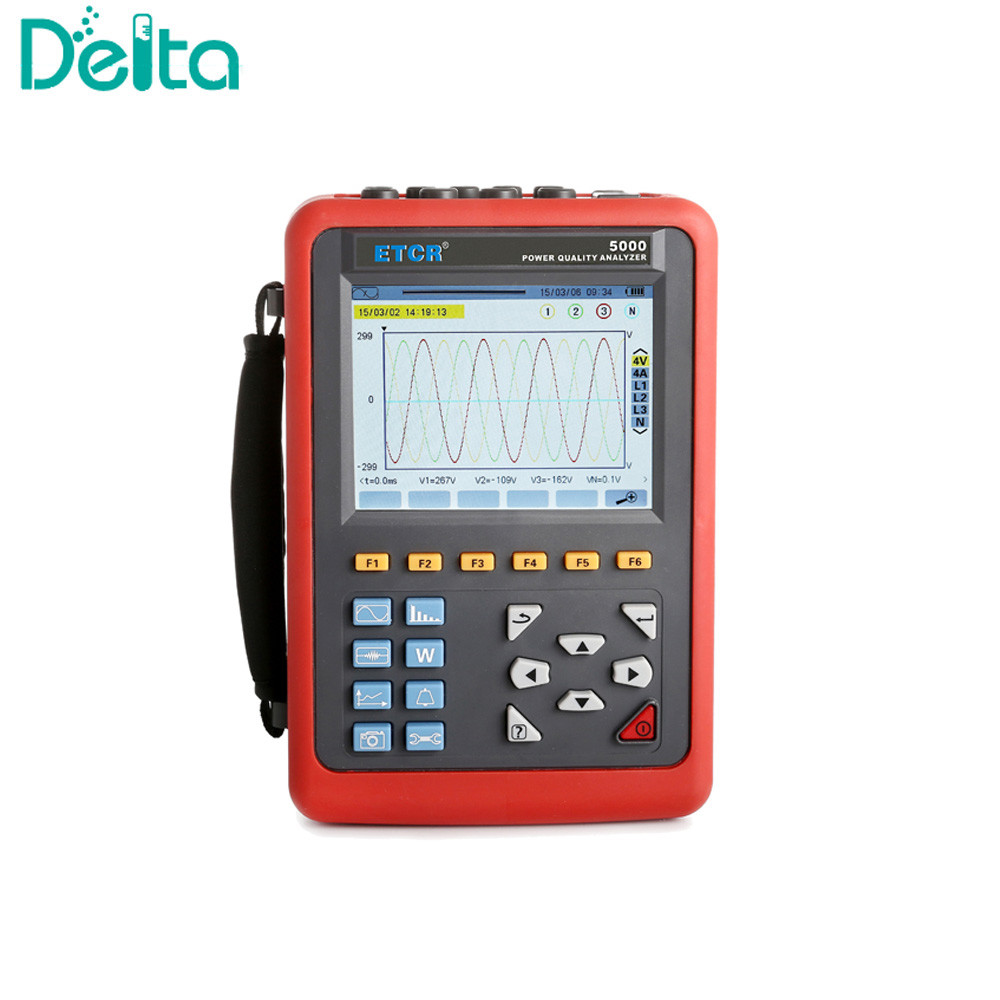

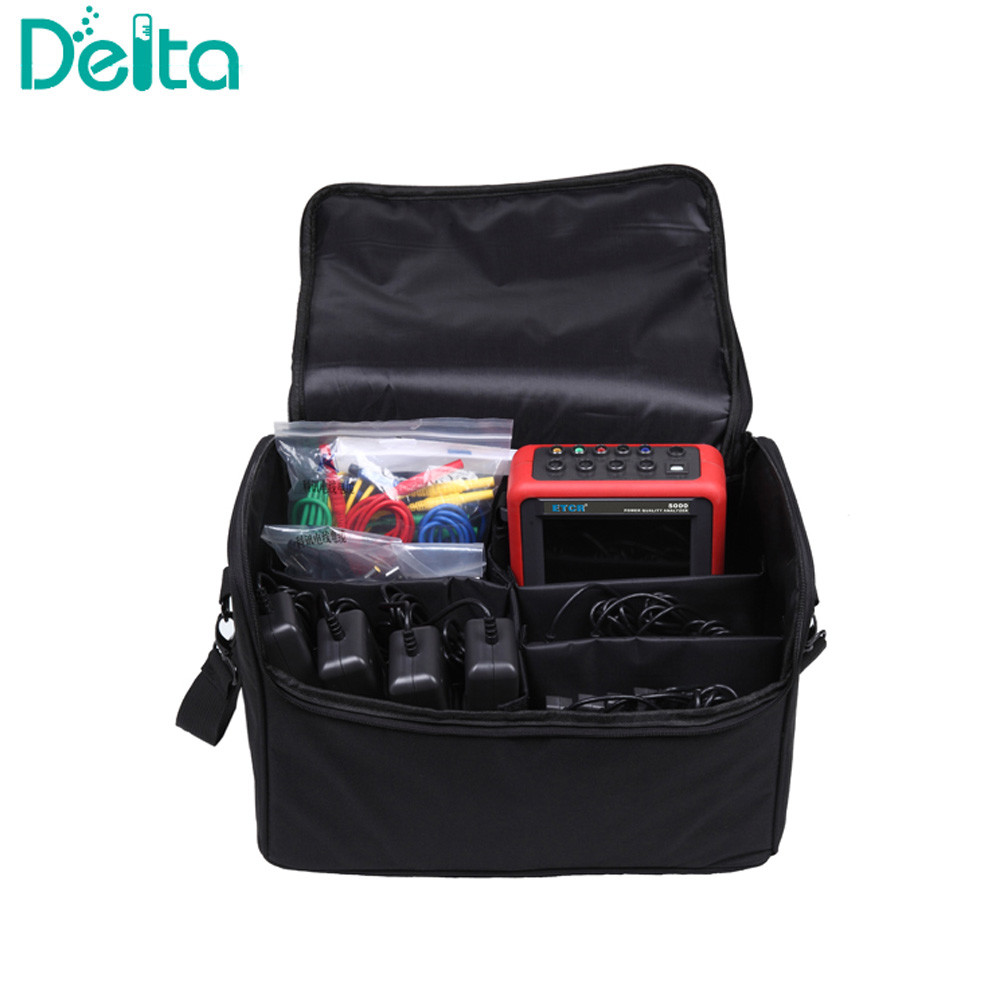

ETCR-5000Trzyfazowy analizator jakości zasilania, rejestrator danych jakości zasilaniaspecjalnie zaprojektowane do kompleksowej analizy i diagnostyki wszystkich parametrów napięcia, prądu, mocy, mocy, harmonii i fazy.


Dotyczy przemysłu energetycznego, petrochemicznego, metalurgicznego, kolejowego, górniczego, instytucji badawczych i działu metrologii.
ETCR-5000 3-fazowy analizator jakości mocy, rejestrator danych jakości mocyjest odpowiedni do:Badania terenowe w trzech fazach, wielofunkcyjne i inteligentne, zwięzłe działanie człowieka i maszyny.

Parametry:

Czynniki wpływu	Element badawczy	Warunki podstawowe	Warunki pracy
Temperatura otoczenia	Wszystkie parametry	(23±2) °C	-10°C~40°C
Względna wilgotność	Wszystkie parametry	40% ~ 60%	< 80%
napięcie fazowe do neutralnego	Wszystkie parametry	(100±1%) V	1.0V ~ 1000V
napięcie międzyfazowe	Prawdziwe napięcie fazowo-fazowe RMS	(200±1%) V	1.0V ~ 2000V
Aktualność	Prawdziwy prąd RMS	(5±1%) A	10mA ~ 1000A
Częstotliwość sieci	Wszystkie parametry	50 Hz±0,1 Hz	40 Hz ~ 70 Hz
Zmiana fazy	Moc aktywna i energia aktywna	Cosφ=1	Cosφ: 0,2~1.0
	Moc reakcyjna i energia reakcyjna	Sinφ=1	Sinφ: 0,2~1.0
Harmoniczny	Wszystkie parametry	< 0,1%	00,0% do 100%
Nierównowaga napięcia	Wszystkie parametry	< 10%	00,0% do 100%
Napięcie robocze urządzenia	Wszystkie parametry	DC9.8V±0.1V	DC9,5V~10,5V
Zewnętrzne pole elektryczne, pole magnetyczne	Wszystkie parametry	Należy unikać
Pozycja badania	Wymierzone parametry związane z prądem	Przetestowany przewód w środku zacisku.

Zasilanie	Akumulator litowo-jonowy 9.6V, ładowarka zapasowa.
Wskaźnik baterii	Symbol akumulatora pokazuje energię wypuszczalną.
Zużycie energii	zużycie prądu w normalnym badaniu 490 mA przy ciągłej pracy przez 8 godzin.
Tryb wyświetlania	Kolorowy ekran LCD, 640 kropek*480 kropek, 5,6 cala, obszar wyświetlania: 116mm*88mm.

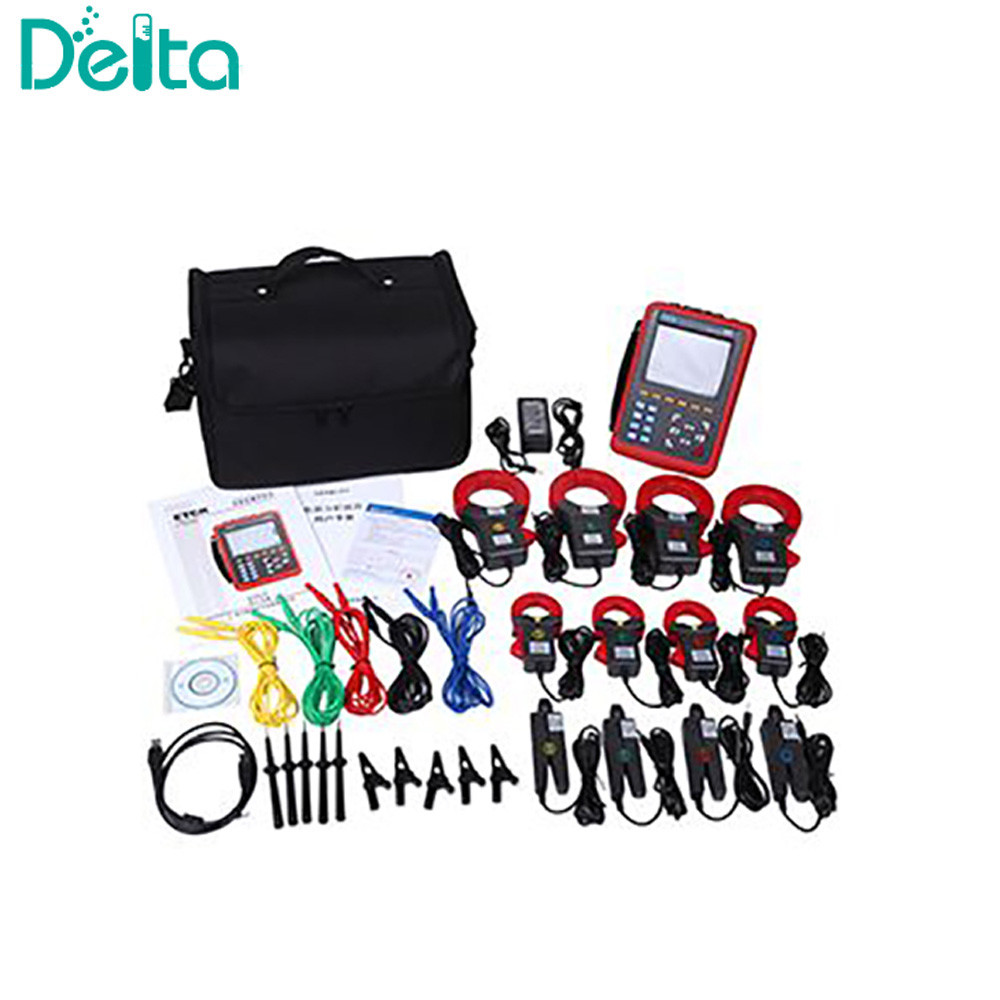

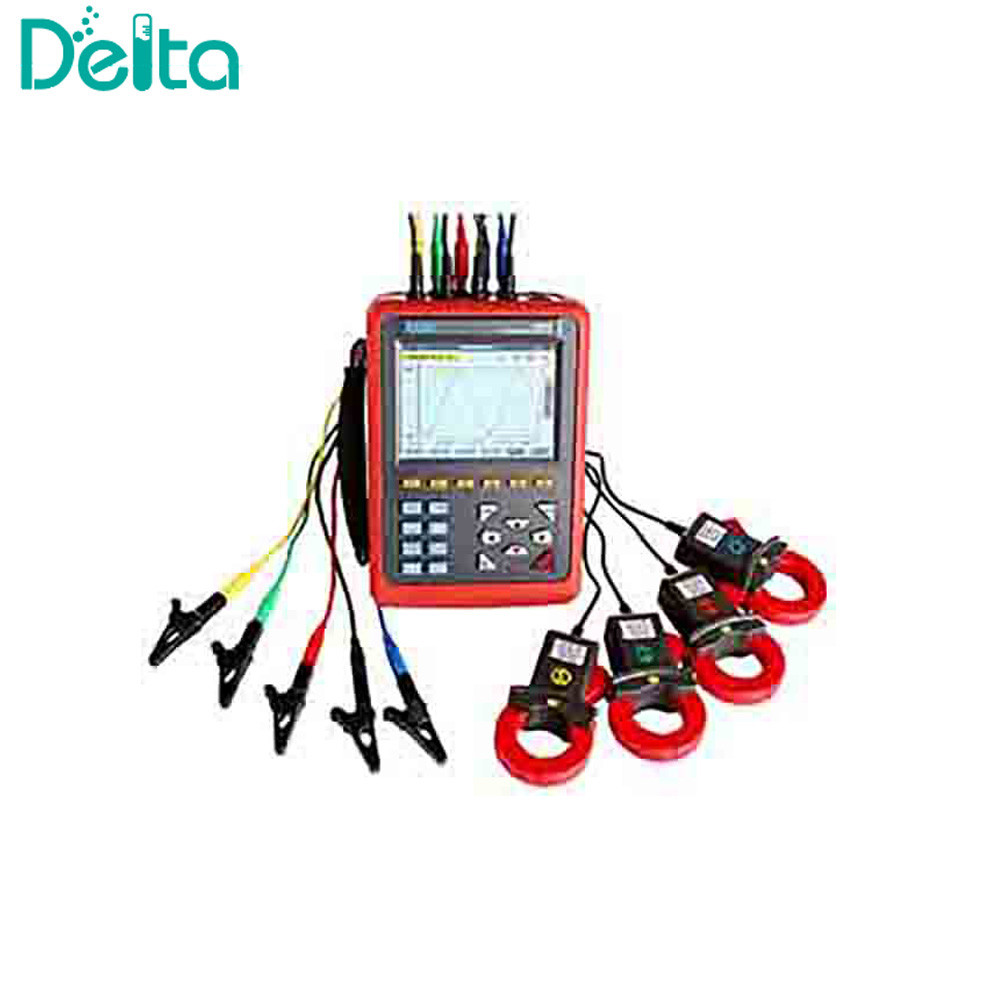

Rozmiar zacisku	008 mała zaciska prądu ostrego: 7,5 mm*13 mm; 040 zacisk prądu kołowego: 35 mm*40 mm; 068 zacisk prądu okręgowego: 68mm*68mm;
Wymiary przyrządu	L*W*H: 240mm*170mm*68mm.

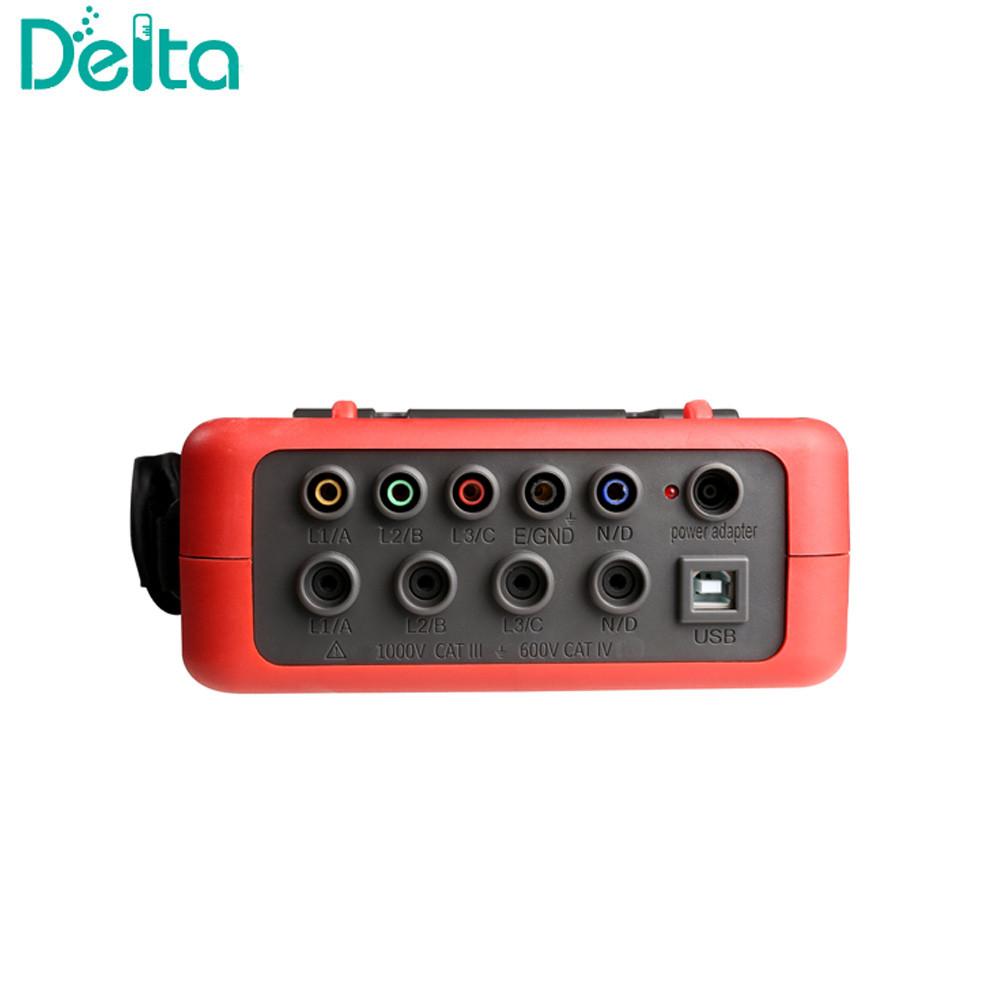

Liczba kanałów	4U/4I.
napięcie międzyfazowe	1.0V~2000V.
napięcie fazowe do neutralnego	1.0V~1000V.
Aktualność	008 Prąd zacisku: 10mA~10,0A; 040 Prąd zacisku: 0,10A~100A; 068 Prąd zacisku: 1,0A~1000A; Opcjonalny transformator prądu: prąd wejściowy przyrządu 1mA~500mA.
Częstotliwość	40 Hz ~ 70 Hz.
Parametry energii elektrycznej	W, VA, Var, PF, DPF, cosφ, tanφ.
Parametry energetyczne	W, Varh, Vah.
Harmoniczny	Rozkaz 0-50.
Całkowite zniekształcenie harmonijne	0-50, każda faza.
Tryb eksperta	- Tak, to prawda.
Liczba zapisów przejściowych	150 zestawów.
Płomienie napięcia	- Tak, to prawda.
Tryb uruchamiania prądu	Tak, 100 sekund.
3 fazy zaburzeń równowagi	- Tak, to prawda.
Rejestr	300 dni ((równoczesne rejestrowanie 20 parametrów, rejestrowanie jednego punktu co 5 sekund).
Min/Max wartość rejestrowana	Pomiar wartości maksymalnych i minimalnych w określonym okresie czasu.
Alarm	40 różnych typów parametrów, 12 800 systemów alarmowych.
Szczyt	- Tak, to prawda.
Wyświetlacz schematu fasora	Automatycznie.
Pojemność zdjęć	60.
Język menu	Angielski/chiński.
Komunikacja	USB.
Automatyczne wyłączenie	W przypadku uruchomienia kampanii alarmowej lub wyszukiwania przejściowych, przechwytywania prądu lub rejestracji trendów, urządzenie nie wyłącza się automatycznie.
	W innym trybie testowym, 15 minut bez naciśnięcia klawiszy, automatyczne wyłączenie po 1 minucie.
Funkcja podświetlenia	Tak, nadaje się do stosowania w nocy i w ciemnych miejscach.
Waga	Gospodarz: 1,6 kg (z baterią).
	008 mała zaciska prądu ostrego: 170g*4;
	040 zacisk prądu kołowego: 190g*4;
	068 zacisk prądu obrotowego: 510g*4;
	Próbki przewodów i adaptera zasilania: 900 g;
	Całkowita masa: około 10,5 kg (wraz z opakowaniem).
Długość przewodu testowego napięcia	Trzy metry.
Długość przewodu czujnika prądu	2 metry.
Temperatura pracy i wilgotności	-10°C~40°C; poniżej 80% Rh.
Środowisko przechowywania	-10°C~60°C; poniżej 70% Rh.
Impedancja wejściowa	Impedancja wejściowa napięcia badawczego: 1MΩ.
Wytrzymać napięcie	Odporność na napięcie bieżącego 3700V/50Hz przez 1 minutę między okablowaniem przyrządu a obudową.
Izolacja	pomiędzy okablowaniem przyrządu a powłoką ≥ 10MΩ.
Struktura	Podwójna izolacja, z izolacyjną osłoną odporną na wibracje.
Bezpieczne zasady	IEC 61010 1000V Kategoria III / 600V Kategoria IV, IEC 61010-031, IEC 61326, Stopień zanieczyszczenia: 2.
Wielkość opakowania	400*270*270 ((mm) (L*W*H)
Waga	8 kg

Funkcje:
Wyświetlacz fal w czasie rzeczywistym (4 kanały napięcia/4 kanały prądu).
Prawdziwe wartości RMS napięć i prądów.
Składniki napięć prądu stałego.
Wartości szczytowe prądu i napięcia.
Minimalne i maksymalne wartości prądu i napięcia RMS w połowie cyklu.
Wyświetlacz diagramu fasora.
Pomiar każdej harmonii do rzędu 50.
W wykresach kreskowych pokazywane są stosunki harmonijne prądu i napięcia każdej fazy.
Całkowite zniekształcenie harmonijne (THD).
Aktywna, reaktywna, widoczna moc, według fazy i kumulacji.
Aktywna, reaktywna, energia pozorna, według fazy i kumulacji.
Transformator K-faktor.
Współczynnik mocy (PF) i współczynnik przemieszczenia (DPF lub COSΦ).
Krótkotrwałe migoczenie napięcia (PST).
Trójfazowe zaburzenia równowagi (prąd i napięcie).
