SBI Materiały budowlane Właściwości oporowe na ogień Badanie Sbi En13823 Tester

Wprowadzenie:

• W sprawieJednorazowy przedmiot spalinowy (SBI)is a method of test for determining the reaction to fire behavior of building products (excluding floorings) when exposed to the thermal attack by a single burning item (a sand-box burner supplied with propane).

• Próbka jest montowana na wózku umieszczonym w ramie pod układem wydechowym.Wskaźniki uwalniania ciepła i dymu mierzone są instrumentalnie, a właściwości fizyczne oceniane są poprzez obserwację.

Standardy:

• EN 13501;

• EN 13823;

Obszar zastosowania:

• Materiały budowlane;

• Pozostałe;

Charakterystyka:

• Jednorazowy przedmiot spalinowy (SBI) składa się z wózka, stałej ramy, maszyny zbierania gazu, kolektora, rury wydechowej typu J, wentylatora odśrodkowego, urządzenia regulującego prędkość wiatru,sekcja kompleksowego pomiaru, szafa analityczna gazu, system pozyskiwania danych;

• Pojazd może być zainstalowany z dwoma pionowymi próbkami.i system wykrywania płomienia jest wyposażony w urządzenie zabezpieczające przed wybuchem płomienia;

• Ramy stałe podtrzymują kapturę zbierania gazu. Ramy są zamocowane z palnikiem pomocniczym i wyposażone w system wykrywania płomienia jako urządzenie zabezpieczające przed wybuchem płomienia;

• Zbieracz gazu ze stali nierdzewnej, umieszczony na górnej stronie ramy stałej, stosowany do zbierania gazów spalania;

• Rura wydechowa typu J ze stali nierdzewnej, o średnicy wewnętrznej 315 + 5 mm z izolacją mineralną bawełnianą odporną na wysokie temperatury o pojemności 50 mm;

• System wydechowy dymu musi stale wydechować dym z prędkością od 0,50 m3/s do 0,65 m3/s i być regulowany poprzez konwersję częstotliwości;

• kontroler przepływu masy, zakres pomiaru 0 g/s-2,5 g/s, dokładność odczytu nie mniejsza niż 1,5%;

• Zapewnienie gazu może być automatycznie kontrolowane do przepływu 647 mg/s i 2000 mg/s, system sterowania gazem może zagwarantować, że prędkość podaży gazu w procesie zmian badań nie powinna przekraczać 5 mg/s,w celu zapewnienia mocy cieplnej 30.7 + 2 kW;

• System pobierania próbek gazów spalinowych składa się z filtra popiołowego, pułapki chłodnej, dwóch kolumn suszenia, pompy pobierania próbek i pompy perystaltycznej, tak aby skutecznie czyścić i wysuszyć próbkę gazu;

• Paramagnetyczny analizator tlenu, zakres pomiarów 0-25%, pomiar stężenia tlenu w gazie, zakres stężenia 0-25%, T90<12 sekund; nie dyspersyjny analizator podczerwonego CO2:0 ~ 10%;

• Rurociąg o długości 2155 mm, wyposażony w sondę ciśnieniową, trzy termopary, sondę do pobierania próbek gazu i system światła białego;

• Dwu-stronna sonda o zasięgu co najmniej (0-100) Pa i dokładności czujnika ciśnienia wejściowego 2 Pa podłączonego. Czas reakcji 90% wyjścia czujnika ciśnienia wynosi maksymalnie 1 s;

• Układ oświetleniowy jest typu żarówkowego, o temperaturze koloru (2900 + 100) K, a elastyczny złącze jest zainstalowane po stronie rury wydechowej;

• Detektor fotodiody krzemowej o stabilności liniowej 0,1%;

• Powietrze jest wprowadzane do rury bocznej w celu utrzymania czystości urządzenia optycznego, co można osiągnąć za pomocą sprężonego powietrza;

Parametry:

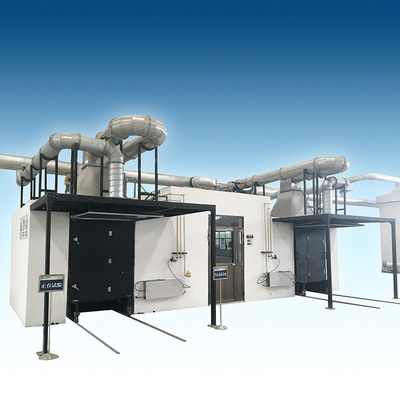

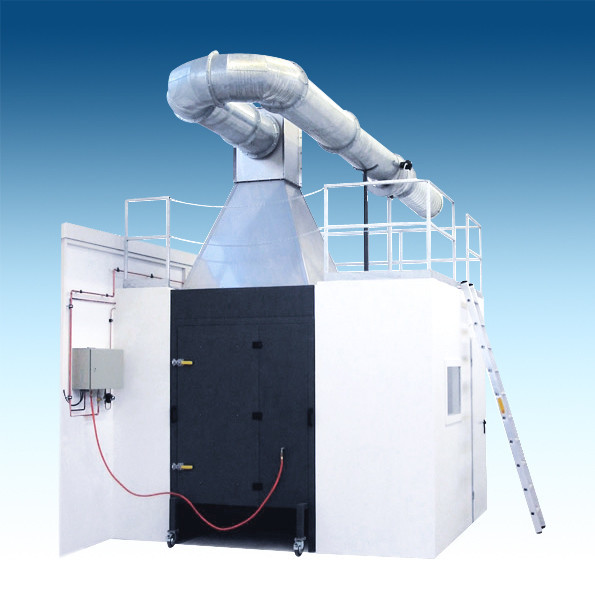

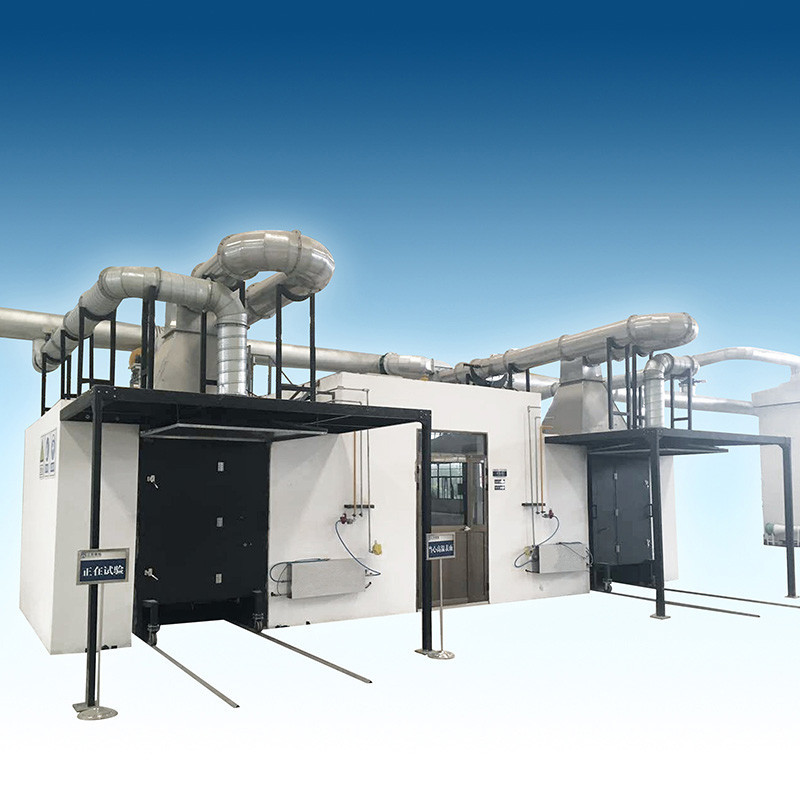

SBI Materiały budowlane Właściwości oporowe na ogień Badanie Sbi En13823 Tester Real Picture:
