Badanie rozprzestrzeniania się płomienia na powierzchni materiału budowlany BS476-7

Wprowadzenie:

• Stosowane do brytyjskich norm testowych dotyczących materiałów budowlanych i wysokiej odporności żelaza na ogień, zgodne z normami BS 476-7,metodę badania służącą do określenia klasyfikacji powierzchniowego rozprzestrzeniania się płomienia produktów.

• Badanie rozprzestrzeniania się płomienia na powierzchni materiału budowlany BS476-7jest stosowany głównie do określania rozszerzenia płomienia na powierzchni ściany i sufitu.z małym płomieniem do zapalenia próbek, oraz określenie krytycznego przepływu ciepła.

• Badanie rozprzestrzeniania się płomienia na powierzchni materiału budowlany BS476-7 powierzchnia panelu promieniowania wynosi 850 mm × 850 mm, posiadacz próbki badawczej stosuje metodę chłodzenia wodą, wyposażony w tablicę kalibracyjną i czujnik strumienia ciepła, który może kalibrować profil strumienia ciepła.Wymagany jest większy sprzęt badawczy dla przestrzeni laboratoryjnej, w celu montażu przyrządu badawczego użytkownik musi mieć więcej środków bezpieczeństwa.

Standardy:

BS 476 Część 7

Obszar zastosowania:

• Materiały budowlane;

Charakterystyka:

• Urządzenie to składa się z panelu promieniowania zamontowanego pionowo w otoczeniu i opartego na ramie.

• Panel promieniowania jest zanieczyszczony mieszaniną gazu i powietrza.

• Panel promieniowania ma rozmiar 850 mm kwadratowy dla porowatego bloku palnika typu ogniotrwałego, zaprojektowanego w celu zapewnienia efektywnego spalania mieszaniny powietrze-gaz-powietrze,bez zapłonu na powierzchni panela w warunkach eksploatacyjnych.

• Panel promieniowania i jego otoczenie są oparte na ramie, tak aby środek panelu znajdował się około 1250±100 mm nad poziomem podłogi.

• Podtrzymacz próbki i układ płomienia pilotażowego zamontowane po jednej stronie aparatu.

• Uchwyt do próbki składa się z stalowej ramy chłodzonej wodą z chłodzonymi wodą płytami przodu.Płyty twarzy pokrywają próbki o 20 ± 2 mm na ich górnej i dolnej krawędzi i nad pionową krawędzią sąsiedniej z panelu promieniowania.

• W celu przyciskania próbki do płytki powierzchniowej umieszcza się zacisk z sprężynią.

• Przenośny zbiornik wody do posiadacza próbki zapewnia maksymalną temperaturę nieprzekraczającą 35°C przy wyjściu z posiadacza próbki.

• The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.

• Wysokość uchwytu próbki jest zawieszona w taki sposób, aby umożliwić jej horyzontalne zawieszenie z dala od powierzchni tablicy promieniowania między badaniami,z pozycji badawczej do pozycji gotowości i odwrotnie.

• Palnik pilotażowy składa się z stalowej rury.

• Przewody dostaw gazu i powietrza do panelu promieniowania zawierają przepływomierze, regulatory ciśnienia, zawory sterujące i urządzenia bezpieczeństwa.

• Miernik przepływu ciepła: zakres: 0 ~ 50 kw/m2; emisywność powierzchniowa:ɛ=0,95±0.05.

• Wymysłowa tablica kalibracyjna z uchwytem, kalibrowanym miernikiem strumienia ciepła i mocowaniem.

Parametry:

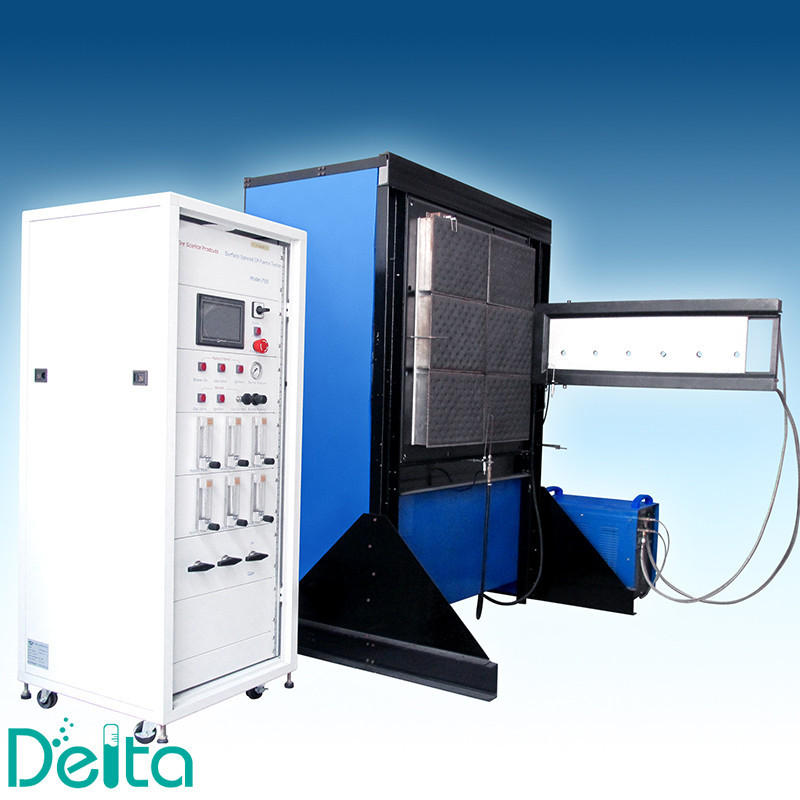

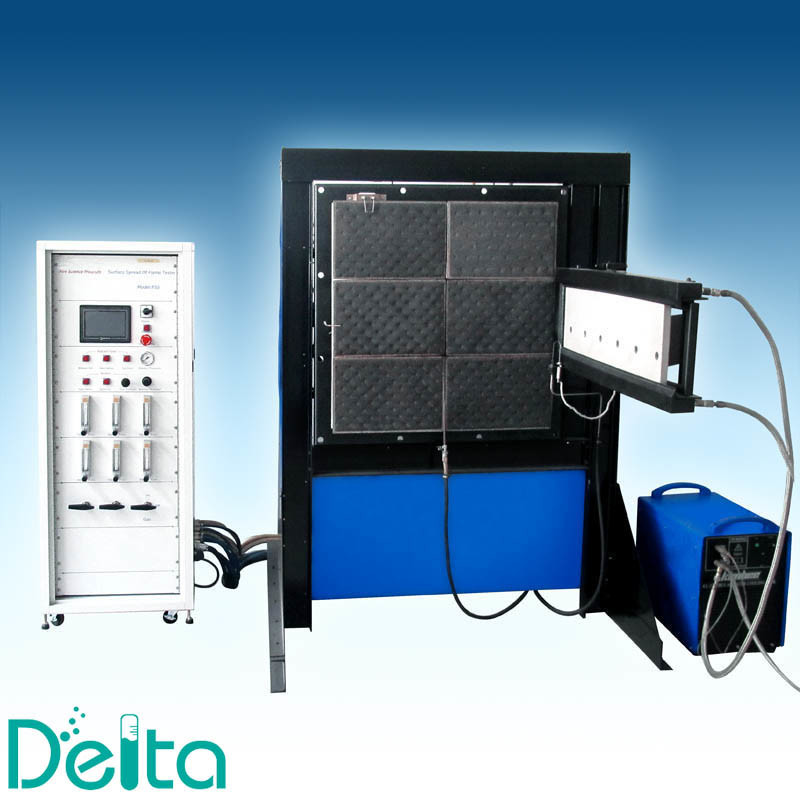

Materiał budowlany Badanie rozprzestrzeniania się płomienia na powierzchni BS476-7 Aparatura badawcza Rzeczywisty obraz:
