FRP ISO9239-1 Badany panel promieniowania podłogi materiałów budowlanych

Wprowadzenie:

• W sprawieISO 9239-1 Badanie płyt promieniowania podłogi materiałów budowlanychjest kamieniem węgielnym reakcji materiałów podłogowych na badania pożarowe w systemie Euroclass.

• ISO 9239-1 Badanie płyt promieniowania podłogi materiałów budowlanychmierzy rozprzestrzenianie się płomienia próbki w warunkach ekspozycji termicznej przy użyciu źródła zapłonu promieniowania cieplnego.Ekspozycja termiczna jest taka jak w przypadku ognia rosnącego w pomieszczeniu pochodzenia, który przez otwór drzwi, promieniuje na podłogę w sąsiednim pomieszczeniu lub korytarzu.

• FRP ISO 9239-1 Badany panel promieniowania podłogi materiałów budowlanychmogą być również stosowane do badań zgodnie z normami ASTM E648 i DIN 4102; część 14.

Standardy:

• ISO 9239-1: Badania reakcji na ogień dla podłóg - Część 1: Określenie zachowania spalania przy użyciu źródła promieniowania cieplnego;

• ASTM E648-17: Standardowa metoda badawcza dla krytycznego strumienia promieniowania w systemach podłogowych wykorzystujących źródło energii cieplnej promieniowania;

Obszar zastosowania:

• Materiały budowlane;

• Szynka;

• Wnętrza samochodów;

• Pozostałe;

Charakterystyka:

• W rezultacie komora badawcza jest izolowana tablicą izolacyjną z silikatu wapnia i wyposażona jest w okno obserwacyjne odporne na temperaturę.

• Zestaw podtrzymujący próbkę ze stali nierdzewnej jest zamontowany na przesuwanej platformie, aby umożliwić bezpieczne i łatwe załadunek próbki.

• Ciepło promieniowe jest stosowane za pomocą panelu napędzanego gazem, nachylonego o kąt 30o i skierowanego na poziomo zamontowany wzór systemu pokrycia podłogi.

• Panel promieniowania generuje rozkład strumienia energii promieniowania w zakresie od maksymalnej nominalnej mocy 10,9 kW/m2 do minimalnej mocy 1,1 kW/m2.

• Wzór kalibracyjny fałszywy z uchwytem, kalibrowanym miernikiem strumienia ciepła i mocowaniem.

• Odległość spalania do wygaszenia płomienia jest osiągana i przekształcana przez kalibrację w równoważny krytyczny strumień promieniowania, wyrażony w kW/m2.

• Miernik przepływu ciepła: zakres 0 ~ 50 kw/m2; emisywność powierzchniowa: ε=0,95±0.05

• System pomiaru dymu, zgodnie z normą DIN 50055, jest zamontowany na oddzielnej ramie przy wydechu.

• Sztuka sterująca, umożliwiająca obserwację aparatu i urządzeń sterujących podczas konfiguracji i kalibracji urządzenia.

• Automatyczne zapalenie panelu promieniowania i wyłączenie bezpieczeństwa.

• Automatyczny ruchomy palnik zapłonu typu T

• Kaputa ze stali nierdzewnej z portami pomiarowymi dymu.

Parametry:

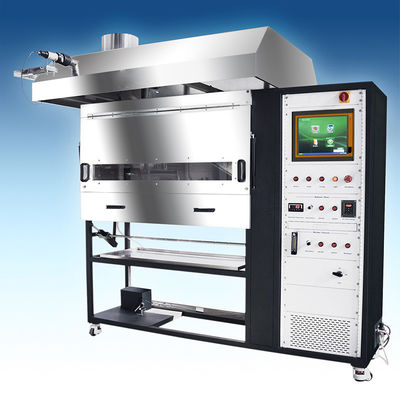

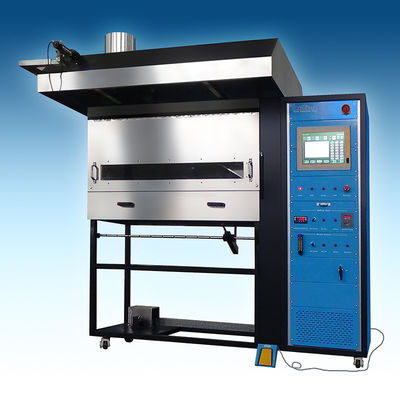

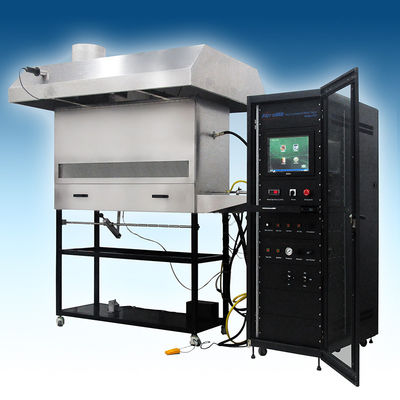

Tester podłogowy paneli promieniowania rzeczywisty obraz:
