Wprowadzenie:

IEC6124 IEC61241 Tester Temperatura zapakowany Electric Cable Fire Resistance Testing Equipment is used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C- Nie.

Standardy odniesienia:

• IEC6124 IEC61241 Tester Temperatura zapakowany Badanie przewodów elektrycznych w warunkach fir: integralność obwodu;
• IEC6124 IEC61241 Tester Temperatura zapakowany Część 11 Samodzielny ogień w temperaturze płomienia co najmniej 750 ̊C;
• IEC6124 IEC61241 Tester Temperatura zapakowany Część 21 Kable o napięciu znamionowym do 0,6/1kV włącznie;
• IEC6124 IEC61241 Tester Temperatura zapakowany Część 12 Ogień z wstrząsem w temperaturze płomienia co najmniej 830 ̊C;
• IEC6124 IEC61241 Tester Temperatura zapakowany Część 31 Ogień z wstrząsem Kable o napięciu nominalnym do 0,6/1kV włącznie;

Specyfikacje:

Charakterystyka:

• Źródło ciepła: palnik gazu propanowego typu taśmy AGF
• Struktura z 3 rzędami otworów krzyżowych, średnia szerokość przednia palnika: 15 mm, średnica otworu: 1,32 mm, odległość między środkiem: 3,2 mm.
• Szlifowany rząd otworów w otworze pilotażowym w celu zachowania płomienia na obu stronach płyty palnika.
• Dwie termopary są zainstalowane poziomo, oddzielone o 45 mm w lewo i w prawo od linii środkowej palnika w celu sprawdzenia temperatury.
• Regulatory przepływu masy do regulacji przepływu gazu i powietrza, dokładność nie mniejsza niż 1,5%.
• Oprogramowanie może pokazywać temperaturę kalibracji palnika, natężenie przepływu propanu i powietrza itp.
• Prąd jest dostarczany przez trójfazowy gwiazdkowy transformator o wystarczającej pojemności do utrzymania wymaganego napięcia badawczego, gdy nie można zachować integralności obwodu.
• Wskaźnik połączenia przewodnika (wskaźnik LED) do tworzenia prądu.
• Wartość napięcia jest automatycznie ustawiana przez oprogramowanie i regulowana przez sterownik panela.
• Cyfrowy wyświetlacz danych prądu i napięcia, dokładność prądu wynosi 0,001A.
• Ochrona prądu za pomocą bezpiecznika z 2A.
• Dane pomiarowe wszystkich prądów i napięć w czasie rzeczywistym są gromadzone przez komputer, a krzywe prądu i napięcia są generowane.
• W przypadku gdy nie można utrzymać integralności obwodu, wygasza się odpowiednia lampa wskazująca, komputer automatycznie określa stan i rejestruje czas,i wysyła alarm dźwiękowy i świetlny.

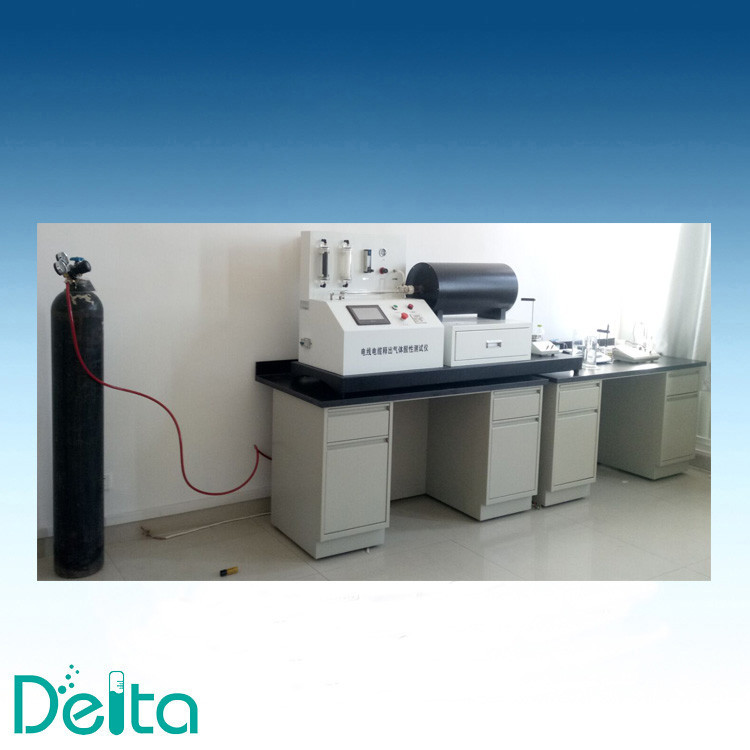

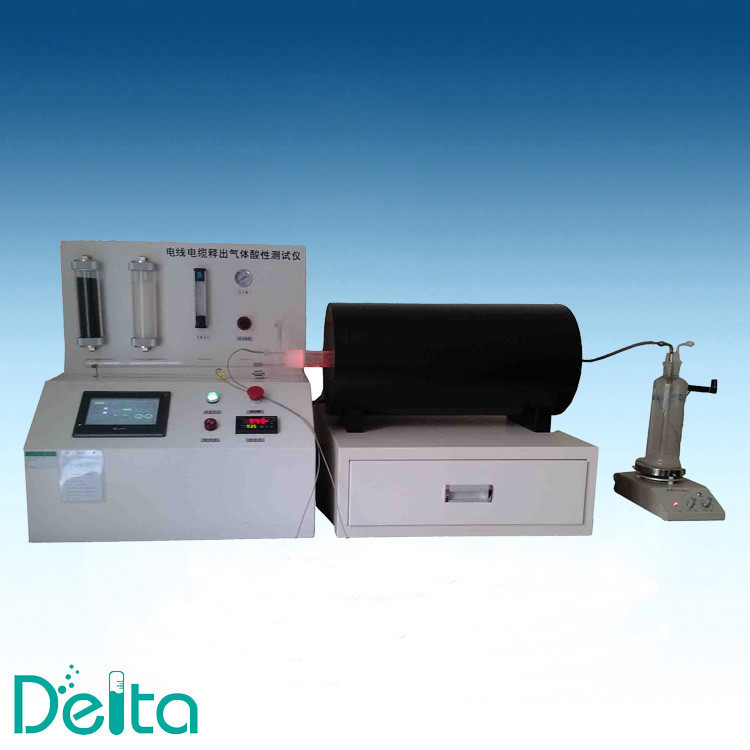

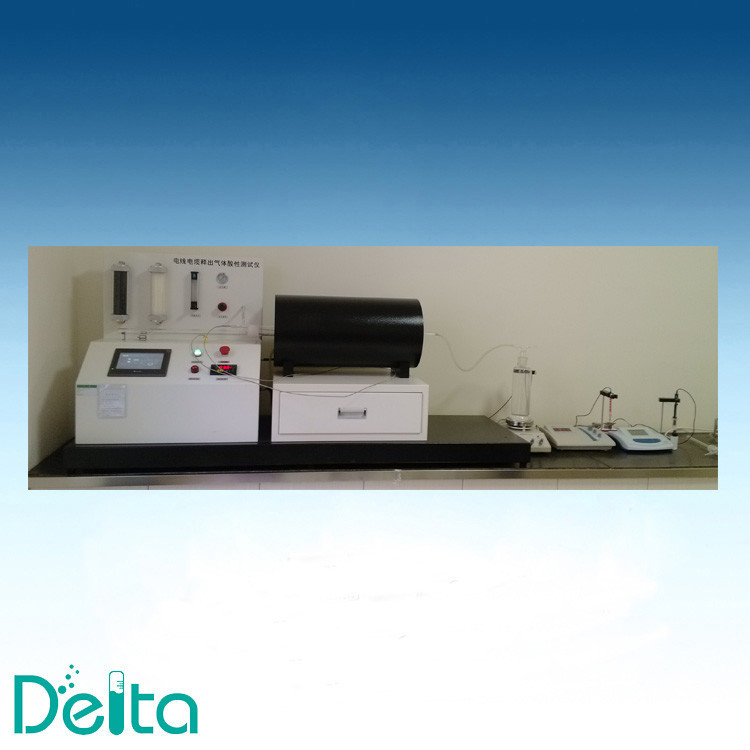

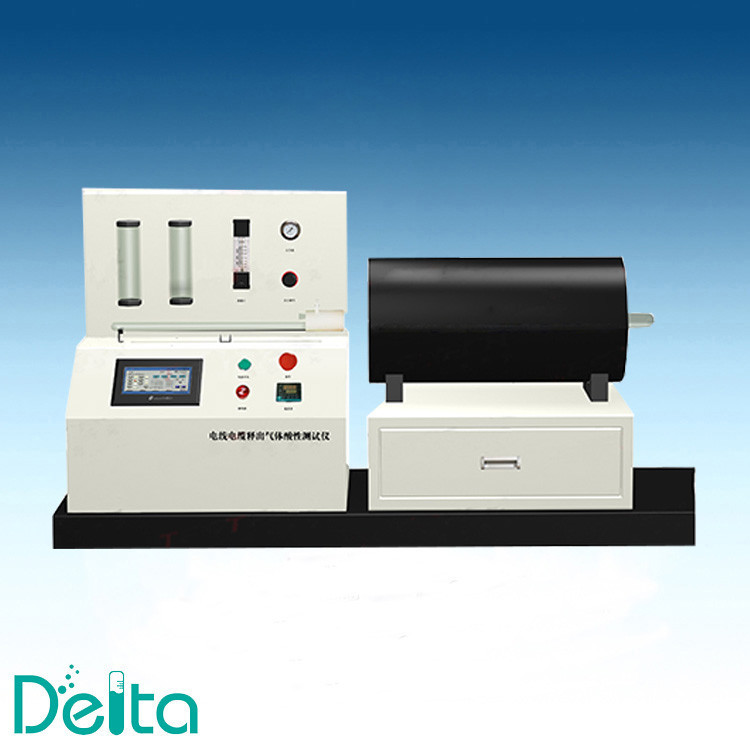

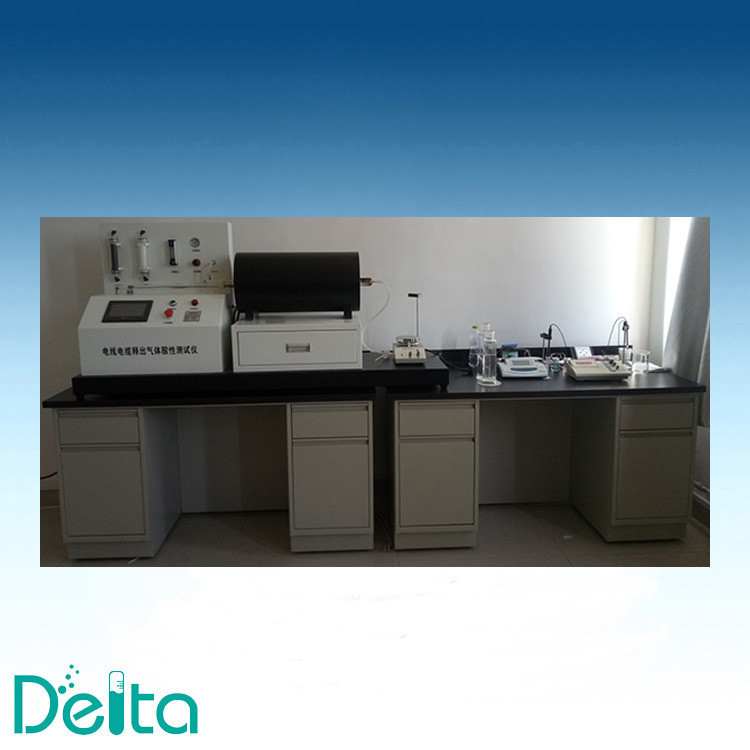

IEC6124 IEC61241 Tester Temperatura zapakowany  Prawdziwy obraz:
