Tester rozprzestrzeniania płomienia termicznego Imo ISO5658 ASTM 1317

Badanie rozpływu płomienia przez promieniowanie cieplne IMO ISO5658 ASTM 1317

Wprowadzenie:

SFT IMO Thermal Radiant Flame Spread Testerjest stosowany do charakterystyki spalania materiałów budowlanych, materiałów dla pociągów dużych prędkości i materiałów statkowych.

SFT IMO Thermal Radiant Flame Spread Testermierzy prędkość rozprzestrzeniania się płomienia, ciepło zapłonu i całkowite uwalnianie ciepła w zależności od odległości i CEF (krytyczny przepływ promieniowania cieplnego).

Niniejsza metoda badawcza jest stosowana do oceny charakterystyki spalania obiektów testowych zamontowanych pionowo zgodnie z normami ISO 5658-2 i IMO Res.653.

Obiekt badawczy jest narażony na odpowiedni obszar rozpraszania ciepła podany przez typ spalania gazu w pochłaniaczu ciepła, a następnie, gdy dochodzi do spalania,wartość sygnału jest mierzona w mV za pomocą kalibrowanej termopary.

Ponadto rejestruje się również czas zapłonu i czas spalania płomienia przedmiotu testowego w zależności od odległości od przedmiotu testowego, a także szybkość rozprzestrzeniania się płomienia.
Inne przedmioty badań obejmują ciepło zapłonu (MJ/m2), ciepło spalania ciągłego (MJ/m2), krytyczny przepływ promieniowania cieplnego (kW/m2), średnie ciepło spalania ciągłego i całkowitą rozpraszanie ciepła (kW).

Parametry:

Charakterystyka:

1.SFT IMO Thermal Radiant Flame Spread Testerskłada się z czterech głównych elementów: zestawu uchwytów płyt promieniotwórczych i zestawu uchwytów próbek.i palnik pilota tworzą wymaganą strukturę;
2Panel promieniujący zapewnia powierzchnię promieniującą o rozmiarach około 480 mm x 280 mm, a przed powierzchnią promieniującą zapewnia się ekran z sieci drukowanej w celu zwiększenia promieniowania;
3. Użyj dmuchawy do dostarczania źródła powietrza do panelu promieniowania i użyj konwertera częstotliwości do regulacji;
4Przyjąć regulator przepływu masy propanu do regulacji źródła gazu, współpracować z mikserem Venturi do mieszania z powietrzem i dostarczyć źródło gazu spalania wymagane przez panel promieniowania;
5. Zapewnił wieloodporną płytę kalibracyjną i przesuwany przepływ cieplny miernika ruchu torów, który może wykryć, czy strumień promieniowania cieplnego spełnia wymagania normy;
6. czujnik strumienia promieniowania cieplnego ocieplony wodą jest używany do pomiaru krzywej strumienia promieniowania cieplnego paneli promieniowania;
7. przenośne urządzenie krążenia chłodzące wodą, które może odbierać ciepło powierzchniowe miernika przepływu ciepła;
8. Ceramiczny palnik rury może działać bezpośrednio na powierzchni próbki testowej z otwartym płomieniem;
9. przyjmowanie metody regulacji przepływoomierza wirnika, który może dostarczać płomienie rury ceramicznej z mieszanym gazem spalania;
10Kontroler przepływu masy może łatwo zmierzyć ciepło metanu poprzez pomiar krytycznego przepływu ciepła;
11Zgodnie ze standardami badawczymi IMO można dostarczyć urządzenia termopar do pomiaru parametrów związanych, takich jak szybkość uwalniania ciepła;
12. Palnik kalibracyjny metanu i regulator przepływu masy metanu mogą zapewnić temperaturę płomienia 1 kW i 3 kW;
13. Podczas badania kamera może obserwować i zapisywać stan pomiaru w programie;
14Sprzęt do badania właściwości rozprzestrzeniania się płomienia jest wyposażony w kątowo regulowane lustro obserwacyjne, szybkość rozprzestrzeniania się płomienia może być obserwowana przez szklane lustro i szczotkę próbkową podczas badania,i może być automatycznie rejestrowany przez przełącznik stopniowy;
15Komputer i standardowe oprogramowanie testowe są używane do sterowania procesem testowym.

Standardy odniesienia:

ISO 5658-2: Badania reakcji na ogień Rozprzestrzenianie się płomienia - Część 2 Rozprzestrzenianie się boczne na produktach budowlanych w konfiguracji pionowej;

Rezolucja IMO A. 653 ((16): Zalecenie dotyczące procedur badań pożarowych na łatwopalność materiałów wykończeniowych grodzi, sufitu i pokładu;

ASTM E1317: Standardowa metoda badania łatwopalności powierzchni morskiej;

ASTM E1321:Standardowa metoda badawcza do określania właściwości materiału w zakresie zapłonu i rozprzestrzeniania się płomienia;

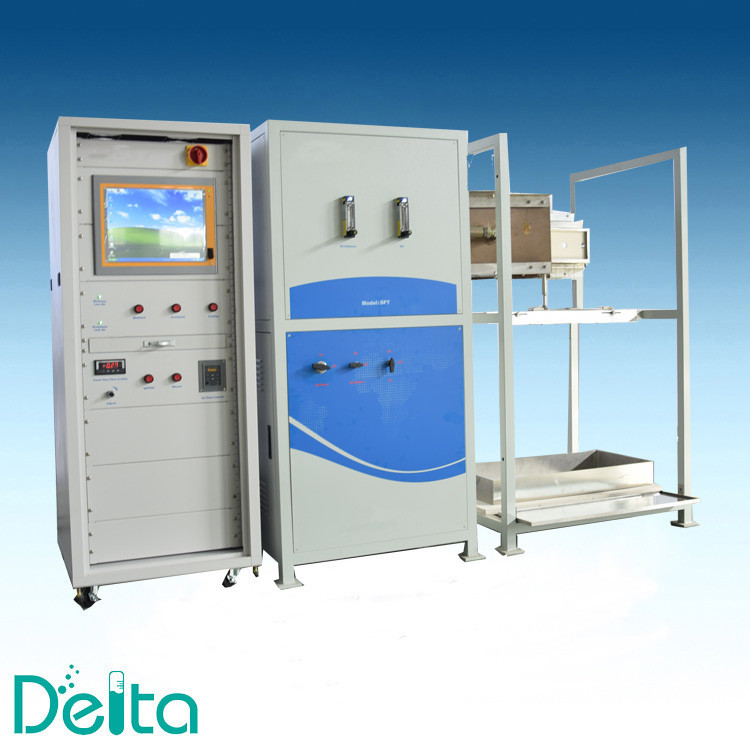

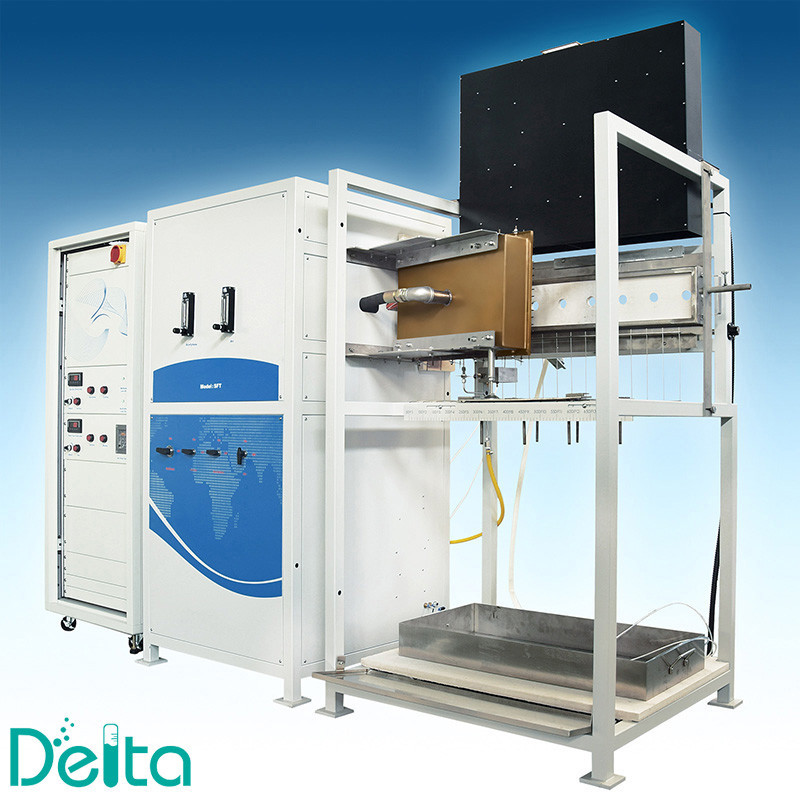

Środki SFT IMO Thermal Radiant Flame Spread TesterRzeczywiste zdjęcia:
